Электронные модели изделий электронных средств
Данная дисциплина посвящена изучению:
- Положения системы стандартизации ЕСКД, касающиеся электронных конструкторских документов, требований к оформлению графических и текстовых документов.
- Российской системы параметрического моделирования и черчения T-Flex CAD 3D.
- Некоторых общих вопросов компьютерной графики.
С системой T-Flex CAD и другими программными продуктами компании ЗАО «Топ Системы» можно познакомиться на сайте tflex.ru.
Для использования в учебных целях Вы можете загрузить и установить студенческую версию системы T-Flex CAD. Она является свободно распространяемой и бесплатной. Имеет некоторые ограничения, не касающиеся возможностей создания графических моделей.
В стенах НГТУ Вы имеете возможность работать в Университетской версии системы, не имеющей никаких ограничений.
Ссылка на страницу загрузки студенческой версии системы T-Flex CAD помещена на данном сайте в разделе Бесплатное ПО.
1 курс, 2 семестр
- Лекция 1.1. Введение. Виды представления графической информации.
- Лекция 1.2. ЕСКД. Общие положения.
- Лекция 1.3. ЕСКД. Требования к чертежам 1.
- Лекция 1.4. ЕСКД. Требования к чертежам 2.
- Лекция 1.5. T-Flex. Введение.
- Лекция 1.6. T-Flex. Принципы создания чертежа.
- Лекция 1.7. T-Flex. Оформление чертежа.
- Лекция 1.8. T-Flex. 2D сборки.
- Лекция 1.9. ЕСКД. Спецификация. Чертежи: сборочный, габаритный, общего вида.
- Штангенциркуль. Устройство и использование.
- Методика создания чертежа детали (для подготовки к экзамену)
2 курс, 1 семестр
- Лекция 2.1. Основы 3D моделирования.
- Лекция 2.2. Вычисления.
- Лекция 2.3. Создание библиотечного элемента.
- Лекция 2.4. Расширенное знакомство с 3D Операциями.
2 курс, 2 семестр
- Лекция 3.1. Курсовое проектирование.
- Лекция 3.2. Мини САПР.
- Лекция 3.3. Сложные 3D модели.
- Лекция 3.4. Введение в T-Flex Анализ.
- Лекция 3.5. T-Flex Групповые конструкторские документы.
- Лекция 3.6. Сценарии разборки. Параметризация с помощью ограничений.
Дополнительные материалы
Они проводятся в виде «мастер-классов» для показа возможностей системы T-Flex CAD, изучаемых в соответствующем семестре.
Заканчиваются практические занятия созданием студентами под руководством преподавателя чертежа (1 семестр) или 3D модели относительно простой детали.

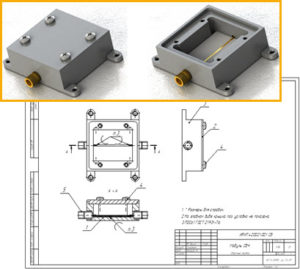

Практическое занятие 1. Быстрый стар 2D
Практическое занятие 2. Быстрый старт 3D
1 курс, 2 семестр
- Лабораторная работа 1.1 «Система T-flex CAD. Основные принципы построения параметрических моделей «.
- Лабораторная работа 1.2 «Система T-flex CAD. Создание параметрического чертежа с элементами оформления».
- Лабораторная работа 1.3 «Система T-flex CAD. Создание многостраничных документов».
2 курс, 1 семестр
2 курс, 2 семестр
- Лабораторная работа 3.1 «Система T-flex CAD. Разработка САПР конденсаторов переменной емкости». (рассчитана на 8 ауд. ч — два занятия)
- На остальных лабораторных занятиях студенты готовят модели для курсовой работы
Лабораторные работы по T_Flex 15 (заменены на лабораторные работы, приведенные выше)
- Лабораторная работа №1. Система T-flex CAD. Основные принципы построения параметрических моделей.
- Лабораторная работа №2. Система T-flex CAD. Создание параметрического чертежа с элементами оформления.
- Лабораторная работа №3. Система T-flex CAD. Создание многостраничных документов.
- Лабораторная работа №4. Система T-flex CAD. Создание трехмерных моделей на основе чертежей.
- Лабораторная работа №5. Система T-flex CAD. Создание параметрической трехмерной модели.
- Лабораторная работа №6. Система T-flex CAD. Создание трехмерной сборки.
Все методические описания лабораторных работ прошлых лет можно загрузить единым архивом здесь.
Задачей курсового проектирования является освоение методики создания двух- и трехмерных параметрических моделей изделий радиоэлектронных средств.
Тематика курсовых работ:
- разработка параметрических библиотечных моделей;
- создание трехмерной модели сложной конструкции РЭС;
- разработка систем автоматизированного проектирования элементов радиоэлектронной аппаратуры;
- разработка интерактивного технического руководства на основе трехмерной модели;
- разработка программных средств для расширения функциональных возможностей систем автоматизированного проектирования.
Материалы для загрузки:
Обратите внимание на то, что при просмотре презентаций средствами сайта, возможно некорректное отображение некоторых элементов.
Для предотвращения этого, лучше загрузить файлы на компьютер и просматривать там.
